二養(yǎng)化氯腐蝕試驗
2014/6/11 14:43:53
詳細介紹
1. 試驗準備
試驗材料:
TC4鈦合金,1Cr18Ni9Ti不銹鋼,HVOF-C+涂層,HVOF-X80涂層
腐蝕劑:
二氧化氯溶液(濃度分別為0.25g/L、3.2g/L)
2.腐蝕方法
采用浸泡腐蝕方式
3.試驗結果
3.1低濃度浸泡(0.25g/L)

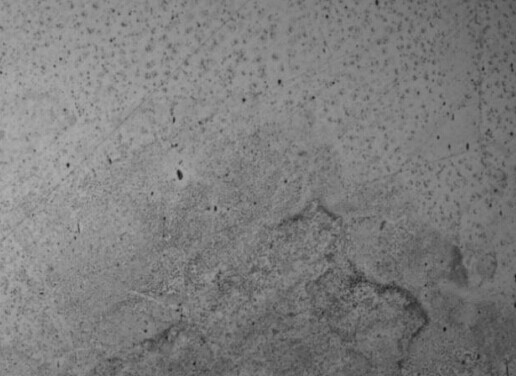

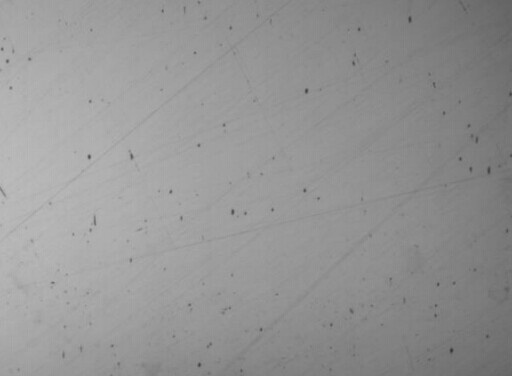

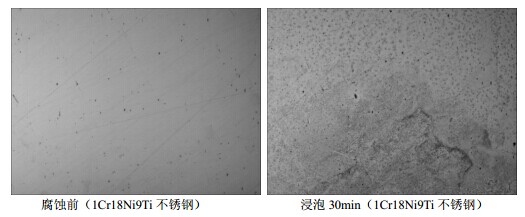

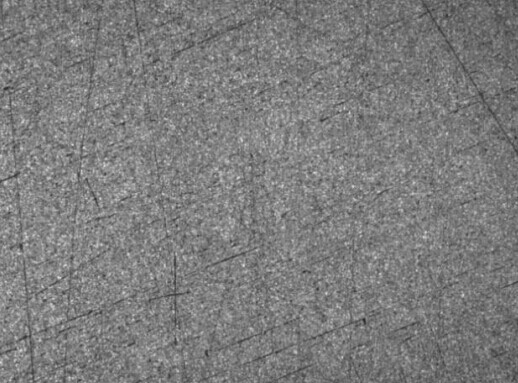

如上圖,浸泡時間為30min,1Cr18Ni9Ti不銹鋼已經出現(xiàn)腐蝕,而其他三種材料均未發(fā)生腐蝕。當浸泡時間為88h,三種材料并未發(fā)現(xiàn)明顯的腐蝕現(xiàn)象。為加快腐蝕速度,提高腐蝕劑濃度(3.2g/L)。
3.2 高濃度浸泡(3.2g/L)

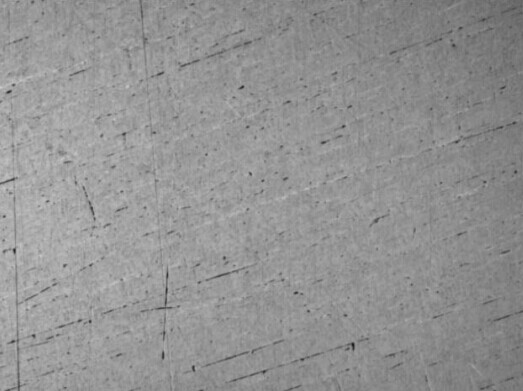

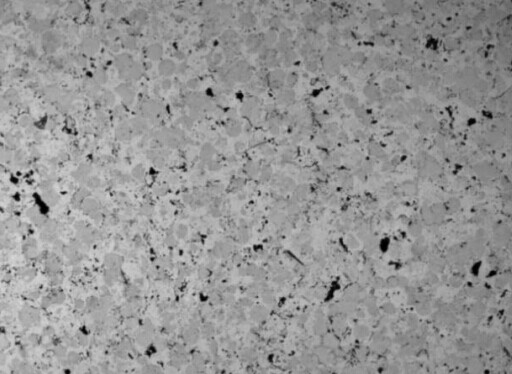

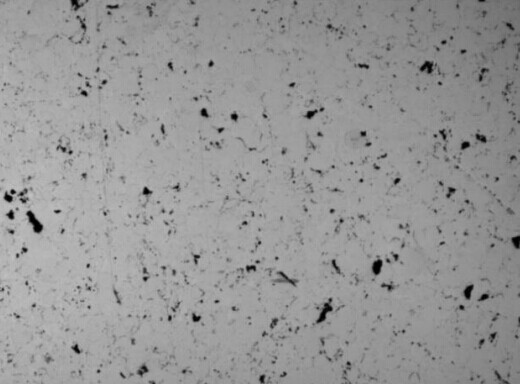

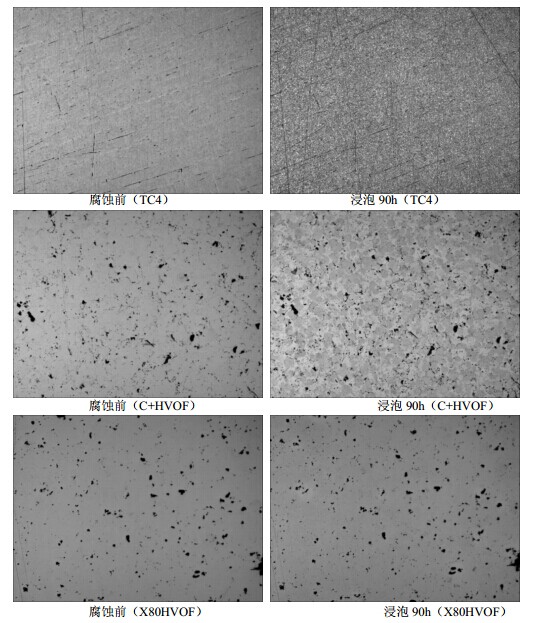

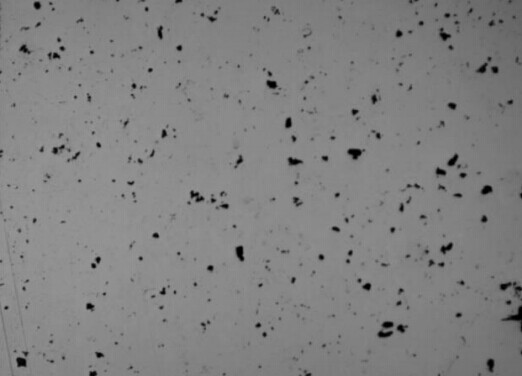

由上圖可看出,浸泡90h后,TC4鈦合金發(fā)生較為嚴重的腐蝕,C+HVOF涂層發(fā)生輕微腐蝕,X80HVOF涂層未發(fā)生腐蝕。
4.試驗結論
由上述實驗數(shù)據(jù)可知,對于二氧化氯溶液,X80超音速火焰噴涂涂層表現(xiàn)出良好的耐腐蝕性能,C+超音速火焰噴涂涂層耐腐蝕性次之,TC4鈦合金耐腐蝕性最差。
178
更多圖片
